GLS серия

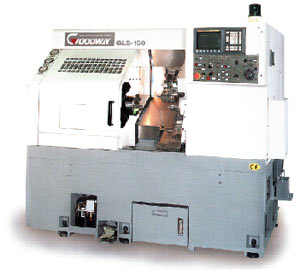

Разработанная для выполнения широкого спектра токарных операций, GLS серия сочетает в себе высокую скорость, мощность и надёжность для выполнения современных задач с высокими технологическими требованиями. Использование высоких технологий в проектировании и производстве позволяет получить точное и высокопроизводительное оборудование, которое готово выполнить широкий спектр задач с различными параметрами. Специально сконструированная станина с углом наклона Х-оси 300, сервопривод револьверной головки, высокоскоростной шпиндель с требованиями повышенной точности – лишь несколько из уникальных характеристик, которыми обладают машины GLS серии.
Станина
Разработанная для многолетнего использования цельнолитая станина выполнена из сплава «Mechanite». Геометрия станины компенсирует температурные расширения при длительной работе оборудования, что в сочетании с особым расположением рёбер жёсткости гарантирует соблюдение параметров точности. Расчеты структуры основаны на многолетнем опыте, а акцентирование внимания конструкторов на конечном результате позволяет получить уникальные машины. Наклон Х-оси обеспечивает дополнительный запас прочности.
Шпиндель

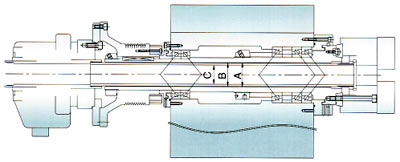

Корпус шпинделя оснащён теплоотводящими рёбрами – радиатор быстро и эффективно отводит тепло, внося дополнительную жёсткость в конструкцию. Использовано 5 конических высокоточных подшипников. Результат – большая скорость обработки без потери точности и высокая сопротивляемость нагрузкам независимо от направления.
Возможны 2 конфигурации привода шпинделя в серии GLS:
- передаточное число ременной передачи 1:1. Диапазон скоростей вращения шпинделя 60~1500~6000 (при вращении свыше 1500 об/мин снижается крутящий момент). Конфигурация идеально подходит для обработки спектра малых деталей.
- передаточное число ременной передачи 7:10. Диапазон скоростей вращения шпинделя 40~1250~4000 (при вращении свыше 1250 об/мин снижается крутящий момент). Конфигурация выполняет работы с большими диаметрами деталей.
В обеих конфигурациях используется двигатель Fanuc β8is AC (опционально возможна установка двигателя Fanuc β8i AC)
Револьверная головка
Привод магазина с инструментами осуществляется скоростным серводвигателем, что позволяет обеспечить быструю смену инструмента (0,2 секунды соседние позиции, 1 секунда – противоположные позиции). Одношаговое перемещение сокращает время замены инструмента. Использована муфта большого диаметра и система гидравлической фиксации для обеспечения высокой прочности системы и точности индексации инструмента. Использование активного инструмента позволяет выполнять операции сверления и фрезерования, что расширяет возможности машины и спектр выполняемых операций.
Гидравлическая задняя бабка облегчает процесс установки длинных деталей и обеспечивает точность обработки. Управление с помощью макропрограмм позволяет сохранить время на установку и повысить производительность машины.
Позиционирование инструмента
Машины оборудованы системой контактной подстройки инструмента. Это даёт возможность точно привязать геометрию инструмента к системе координат станка, что исключает погрешности при ручной настройке, а также сокращает время, необходимое для настройки инструмента. Система контактной подстройки «Renishaw» входит в базовую комплектацию оборудования. Такой тип измерений позволяет отказаться от использования специальных зажимных приспособлений и длительной процедуры выставления инструмента. Преимущества очевидны: сокращение простоя станка, автоматизация процесса установки инструмента, отсутствие ошибок, связанных с неточными действиями оператора, снижение объёма брака, повышение универсальности машины по отношению к объёму серии обрабатываемых деталей
С ось
Дополнительно устанавливаемая третья ось реализована с учётом всех современных требований – дисковая система фиксации, быстрое переключение режимов, высокий крутящий момент. Цилиндрическая и полярная интерполяция, подобно четвёртой оси вертикально-обрабатывающего центра, расширяет спектр выполняемых операций. Серводвигатель Fanuc обрабатывает 33 миллиона импульсов за оборот шпинделя, тщательно соблюдая статическую и динамическую точности обработки.
Система ЧПУ FANUC 0i-mate B
Токарные станки Goodway оснащаются японскими системами управления Fanuc, обеспечивающими высокую производительность и простоту управления всей линейке машин. Удобная интуитивная панель позволяет легко управлять работой станка даже оператору с малым опытом работы. Система ЧПУ Fanuc обеспечивается подробным руководством оператора на русском языке.
Система управления имеет следующие характеристики:
- Расширенные вспомогательные функции.
- Архив выполняемых операций и ошибок.
- Управление ресурсом режущего инструмента.
- Компенсация геометрии и износа инструмента.
- Фиксированные циклы для упрощения программирования обработки деталей.
- Пользовательский макрос для написания собственных модулей или циклов.
- Циклы нарезки внутренней/внешней резьбы без компенсационного патрона.
- Графическая симуляция для проверки геометрии перемещения инструмента
Заказать любое оборудование для плазменной резки металла Вы можете воспользовавшись формой он-лайн заказа:
Линия GLS
| Параметр | Величина | ||
|---|---|---|---|
| Модель | 150 | 200 | |
| Обработка | Максимальный диаметр вращения | Ø 460 мм | |
| Максимальный диаметр вращения над седельным промежутком | Ø 380 мм | ||
| Максимальный диаметр обработки | Ø 320 мм | ||
| Максимальная длина обработки | 500 мм | ||
| Шпиндель | Диаметр патрона | Ø 152 мм (6’’) | Ø 203 мм (8’’) |
| Диаметр отверстия шпинделя | Ø 55 мм | Ø 66 мм | |
| Диаметр прутка | Ø 42 мм | Ø 51 мм | |
| Головка шпинделя DIN 55026 | A2-5 | A2-6 | |
| Диаметр подшипника шпинделя | Ø 80 мм | Ø 100 мм | |
| Двигатель шпинделя | Fanuc b8i AC | ||
| Мощность двигателя | 7,5 кВт / 11 кВт(30 мин) | ||
| Тип передачи | Ременная | ||
| Передаточное число системы привода | 1:1 | 7:10 | |
| Диапазон скоростей вращения шпинделя | 60~6000 об/мин | 42~4200 об/мин | |
| Пик крутящего момента | 1500 об/мин | 1050 об/мин | |
| Максимальный крутящий момент | 47,7 Нм | 68 Нм | |
| Максимальный крутящий момент | 71 Нм(30 мин) | 101 Нм(30 мин) | |
| Оси X Z | Перемещение каретки, ось Х | 175 мм | |
| Перемещение каретки, ось Z | 520 мм | ||
| Двигатель привода X оси | Fanuc β8 3000is 1,2 кВт | ||
| Двигатель привода Z оси | Fanuc β83000is 1,2 кВт | ||
| Быстрый ход, ось X | 24 м/мин | ||
| Быстрый ход, ось Z | 30 м/мин | ||
| Диапазон рабочих подач | 1~4800 мм/мин | ||
| Максимальное усилие X / Z оси | 350 кг | ||
| Тип направляющих | Направляющие прямоугольные | ||
| Диаметр шарико-винтовой пары X оси, шаг | Ø 32, 10 мм | ||
| Диаметр шарико-винтовой пары Z оси, шаг | Ø 36, 10 мм | ||
| С ось | Двигатель привода оси | Fanuc a2 5000i 0,75 кВт | |
| Крутящий момент/максимальная скорость вращения | 240 Нм / 33 об/мин | ||
| Точность позиционирования | ±0,0010 | ||
| Динамическая точность | ±0,020 | ||
| Магазин инструмента |
Количество станций инструмента | 10/12 | |
| Скорость смены инструмента(соседний/противоположный) | 0,2 сек / 0,5 сек | ||
| Точность позиционирования (однократное / повтор) | ±0,000690 / ±0,000270 | ||
| Инструмент квадратного сечения | □ 20(25) мм | ||
| Диаметр фиксирующей муфты | Ø 210 мм | ||
| Сила фиксации головки | 3000 кг | ||
| Инструмент круглого сечения | Ø 32(40) мм | ||
| Магазин с приводом |
Количество станций инструмента | 12 | |
| Количество станций инструмента с приводом | 6 | ||
| Скорость смены инструмента(соседний/противоположный) | 0,2 сек / 0,5 сек | ||
| Точность позиционирования (однократное / повтор) | ±0,000690 / ±0,000270 | ||
| Инструмент квадратного сечения | □ 20(25) мм | ||
| Инструмент круглого сечения | Ø 32(40) мм | ||
| Инструмент с приводом | □ 20 мм / Ø 25 мм / ER 20 | ||
| Диапазон скоростей вращения инструмента | 10~3000 об/мин | ||
| Задняя бабка | Тип задней бабки | MT4 | |
| Диаметр / перемещение пиноли | Ø 70 мм / 150 мм | ||
| Перемещение задней бабки | 290 мм | ||
| Программирование перемещения | макропрограммирование | ||
| Тип механизма позиционирования пиноли | гидравлический | ||
| Тип механизма позиционирования бабки | гидравлическая фиксация с осью Z | ||
| Общие характеристики |
Точность позиционирования (однократное / повтор) | ±0,005мм / ±0,003 мм | |
| Ёмкость гидравлической системы | 50 л | ||
| Мощность двигателя гидросистемы | 0,5 кВт | ||
| СОЖ (ёмкость) | 150 л | ||
| Энергопотребление | АС 200/220 +10% -15% 3ф 26кВА | ||
| Масса | 3200 кг | ||
| Длина | 2956 мм | ||
| Ширина х Высота | 1642х1717 мм | ||
| Система ЧПУ | Fanuc 0i-mate В | ||
Комплектация оборудования
Кулачки мягкой фиксации 3
комплекта
Кулачки жёсткой фиксации 1
комплекта
Переключатель выносной (управление гидравлической
системой шпинделя)
Комплект фиксации
инструмента
Конвейер для стружки
Инструмент
пользователя
Трансформатор 380V-220V
Система освещения
рабочей зоны оборудования
Система сигнализации
(работа/стоп/ошибка)
Система смазки
автоматическая
Сенсорный датчик для позиционирования
Опционные особенности
- Автоматическая система подачи прутка
- Ось C и ведущий комплект
- Конвейер для деталей
- Помпа высокого давления
- В стоимость оборудования включены:
- пуско-наладочные работы и запуск оборудования в эксплуатацию
- обучение персонала для работы с поставляемым оборудованием
На данное оборудование распространяется гарантия сроком в 12 месяцев с момента сдачи оборудования в эксплуатацию (на компоненты системы управления Fanuc – 24 месяца).
